5G通信设备对信号传输速率与稳定性的要求达到了前所未有的高度——在毫米波频段下，哪怕皮秒级（ps）的信号抖动都可能导致数据包重传。而PCB材料的选择，恰恰是决定信号完整性的第一道关卡。作为长期从事高频板设计与应用的从业者，我深知当FR4覆铜板的介电常数（Dk）在2.5GHz以上频段开始剧烈波动时，原本设计好的50欧姆阻抗特性会瞬间崩塌，造成回波损耗急剧恶化。因此，在5G基站天线、功放模块等场景中，选对材料已不是“锦上添花”，而是“生死攸关”。

行业痛点：传统FR4覆铜板在高频下的“失速”

目前市面上主流的FR4覆铜板（如标准环氧玻璃布层压板）在1-3GHz频段尚能维持相对稳定的Dk值（约4.2-4.5），但一旦进入5G Sub-6GHz（3.5-6GHz）甚至毫米波频段（24-39GHz），其介电损耗因子（Df）会从0.02飙升到0.05以上。这带来的直接后果是：信号在传输过程中每厘米的衰减量增加0.3-0.5dB，对于多级级联的射频链路，整个链路的噪声系数将恶化2-3dB。更棘手的是，FR4覆铜板的玻璃纤维编织结构会产生微小的介电各向异性，导致不同方向的传播时延差异，这在高速数字信号（如25Gbps NRZ）中会引发严重的码间串扰。

核心技术：高频板与铜箔基板的“性能博弈”

真正适合5G通信的高频板，其核心在于铜箔基板的配方工艺。以PTFE（聚四氟乙烯）或改性碳氢化合物为基体的铜箔基板，能够将Df值控制在0.001-0.003之间（10GHz条件下），同时保证Dk随温度的变化率（TCDk）低于50ppm/°C。但这里有一个容易被忽视的细节：铜箔表面粗糙度对信号完整性的影响。

• 标准电解铜箔（ED铜箔）的粗糙度通常为3-5微米，在10GHz时因趋肤效应导致的导体损耗约占总损耗的40%。
• 而采用压延铜箔（RA铜箔）的高频板，其粗糙度可降至0.5-1.5微米，导体损耗降低30%以上。
• 对于25Gbps及以上的高速信号，甚至需要选用超低粗糙度铜箔（如Rz<0.5μm），配合铜箔基板的平滑界面，才能将插入损耗控制在0.5dB/inch以内。

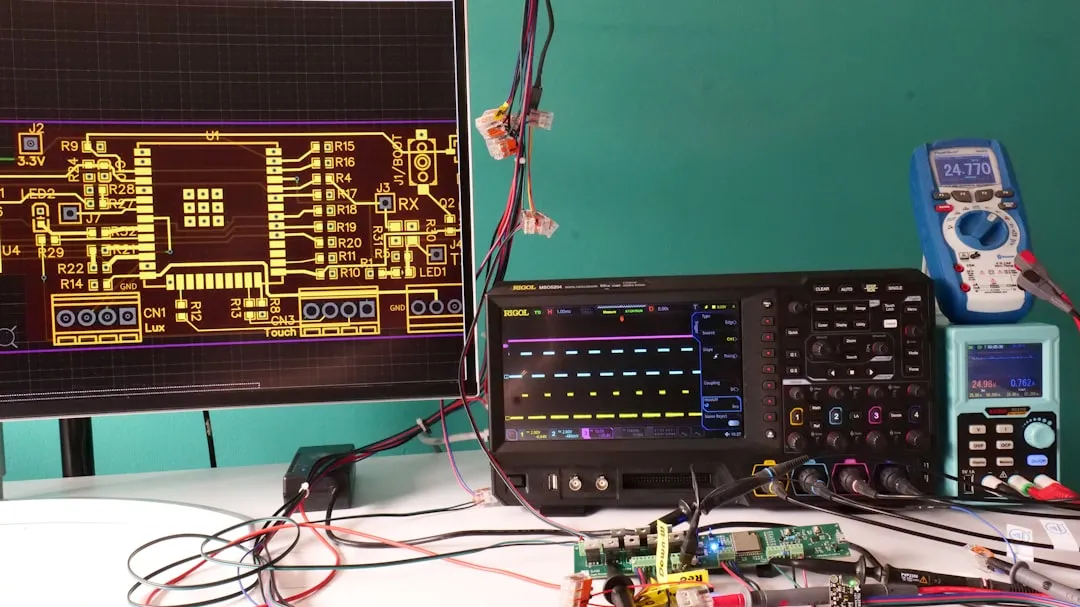

我在测试一款5G功放模块时发现，即使使用相同的PTFE基材，仅将铜箔从ED替换为RA，S21参数（传输增益）在28GHz频段就提升了0.8dB。这说明PCB材料的选取绝不是单一维度的“看参数”，而是介电性能、铜箔工艺、机械强度三者权衡的结果。

选型指南：从应用场景反推材料参数

对于5G基站射频前端，我建议遵循以下优先次序：

1. 低损耗优先：选择Df≤0.002（10GHz）的高频板，如Rogers 4350B或Taconic RF-35，适用于功放输出级和天线馈电网络。
2. 热管理平衡：对于高功率密度场景，需兼顾铜箔基板的导热系数（≥0.8 W/m·K），避免局部热点导致Dk漂移。此时可考虑陶瓷填充的PTFE材料。
3. 混压设计策略：在多层板中，将FR4覆铜板用于电源层和低速信号层，而把高频板仅用于射频/高速层。但要注意不同材料的CTE（热膨胀系数）匹配，否则过回流焊时易出现分层。我曾在一次10层板设计中，采用FR4覆铜板+Rogers 4350B混压，通过中间层插入铜箔基板作为应力缓冲层，成功将热循环寿命从200次提升至600次。

应用前景：材料革新驱动5G-A与6G落地

随着5G-Advanced引入毫米波和感知通信一体化（ISAC），以及未来6G向太赫兹频段（100GHz-300GHz）演进，PCB材料的介电损耗和信号完整性要求将再提升一个量级。目前已有实验室在尝试将液晶聚合物（LCP）或超低损耗聚四氟乙烯（ePTFE）作为高频板基材，其Df在100GHz下仍可低于0.001。但这类材料的加工性差、成本高，短期内难以量产。对于上海朗噔电子科技而言，我们在选型时更关注铜箔基板的批次稳定性和供应商的工艺能力——因为同一张板材上，不同区域的Dk波动超过±0.05时，整板阻抗合格率就会从95%骤降至60%。未来，材料与制造工艺的协同优化，才是5G通信设备突破性能瓶颈的关键。
