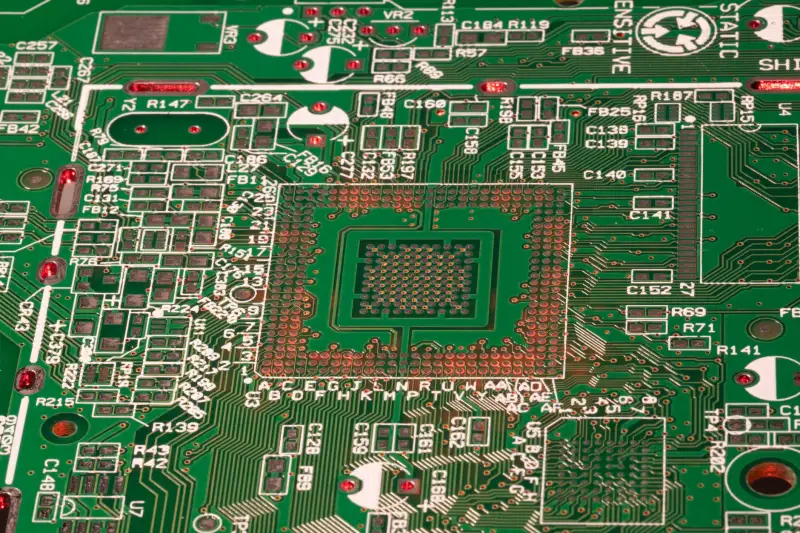

在PCB材料的选型博弈中，FR4覆铜板与高频铜箔基板的介电性能差异，直接决定了信号完整性与电路设计的天花板。作为深耕高频板领域的上海朗噔电子科技有限公司，我们注意到许多工程师仍对这两类基材的适用性存在模糊认知。本文将从介电常数、损耗因子、热稳定性等关键维度，拆解它们的真实性能边界。

介电常数（Dk）的稳定性差异

FR4覆铜板的介电常数通常在4.2-4.8之间（1MHz测试条件下），且随频率升高会产生明显漂移。例如，在10GHz频段时，普通FR4的Dk可能降至4.0以下。而高频铜箔基板，如罗杰斯4350B或泰康利TLX系列，其Dk值在1-40GHz范围内能稳定保持在3.48±0.05。这种差异源于树脂体系——高频板采用聚四氟乙烯（PTFE）或碳氢树脂填充陶瓷，而FR4使用环氧玻璃布，后者极性分子在高频下响应滞后，导致介电性能劣化。

损耗因子（Df）对信号衰减的直接影响

另一个关键参数是损耗因子。普通FR4覆铜板的Df在0.02左右（1MHz），但到了10GHz时可能攀升至0.03以上。反观高频铜箔基板，其Df可低至0.0015-0.004（10GHz）。这意味着，在5G毫米波雷达或基站功放电路中，使用FR4将导致信号传输损耗比高频板高出近一个数量级。

• FR4覆铜板：Df 0.02@1MHz → 0.03+@10GHz，适用于低于1GHz的消费电子、电源模块。
• 高频铜箔基板：Df 0.0015-0.004@10GHz，适用于28GHz以上相控阵天线、卫星通信PCB材料。

热稳定性与Z轴膨胀的工程陷阱

介电性能并非孤立存在。当PCB经历回流焊或长期热循环时，FR4覆铜板的Z轴热膨胀系数（CTE）高达50-70ppm/°C，远超铜箔的17ppm/°C，容易导致孔壁裂纹与介电层分层。而高频铜箔基板通过填充无机陶瓷或使用低CTE玻璃布，可将Z轴CTE压制在25-35ppm/°C。这种差异在多层高频板设计中尤为致命——假设一块16层板，若选用FR4，在260°C焊接温度下，总Z轴膨胀量可达0.15mm，直接引发电镀通孔可靠性问题。

案例说明：毫米波天线阵列的选型实测

上海朗噔电子科技有限公司曾协助一家5G小基站厂商对比两种材料。在24GHz频段，采用FR4覆铜板的贴片天线阵列实测增益仅12.3dBi，且方向图出现2.1dB的旁瓣畸变；而更换为高频铜箔基板后，增益提升至14.8dBi，旁瓣抑制改善至-18dB。这直接验证了介电常数均匀性与损耗因子对相位一致性的影响——FR4的Dk波动（±0.3）导致了阵列中各单元相位误差累积。

1. FR4覆铜板：适合成本敏感、频率<3GHz的功率板、LED驱动板。
2. 高频铜箔基板：必须用于>10GHz的射频前端、高速数字背板（如400G光模块）。
3. 混合叠构方案：内层用高频板控制信号层，外层用FR4降低整体成本，但需注意热膨胀匹配。

介电性能的差异从来不是简单的数字比较。它决定了你的PCB材料能否在毫米波频段保持信号完整性，也决定了产品从样机到批量生产时良率的稳定性。对于追求极致性能的高频板设计，选择铜箔基板而非FR4覆铜板，是一场值得付出的工程投资。
