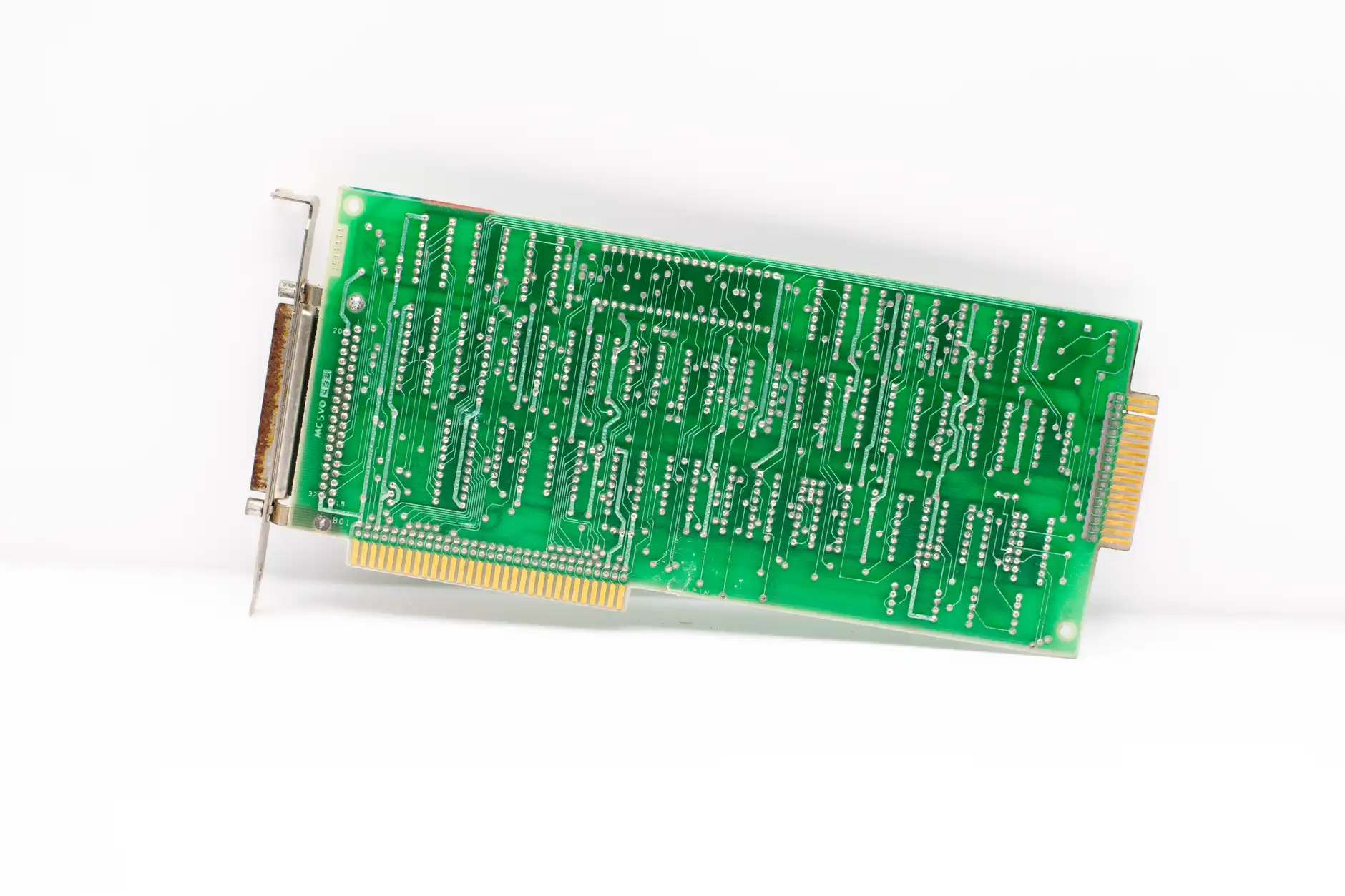

在5G通信与高速数字电路设计快速迭代的今天，PCB材料的性能直接决定了电子系统的成败。作为应用最广泛的基材之一，FR4覆铜板凭借其良好的机械强度与成本优势，长期占据主流地位。然而，当信号频率突破GHz级别，传统FR4树脂体系的介电性能短板便暴露无遗——介电常数（Dk）与损耗因子（Df）的波动，成为工程师们不得不直面的难题。

介电性能如何“绑架”信号完整性？

从物理本质看，信号在铜箔基板中的传播速度与介质材料的Dk值平方根成反比。普通FR4覆铜板的Dk通常在4.2-4.8之间（1MHz测试频率），且随频率升高而显著变化。更致命的是其高损耗因子（Df约为0.02），这意味着每经过一段传输线，高频能量会因介质极化滞后而转化为热量。以10GHz信号为例，在标准FR4上传输1英寸，信号幅度可能衰减超过30%。

这并非理论推测。我在协助某通信设备厂商调试5G基站功放板时就遇到过真实案例：采用常规FR4材料的设计，在28GHz频段下，阻抗偏差超过15%，直接导致驻波比超标。后续换用低损耗高频板后，问题才彻底解决。核心矛盾在于：FR4覆铜板的玻璃纤维编织结构与树脂体系，在高频下会产生严重的各向异性，造成差分阻抗的不对称。

优化方案：从材料选择到叠构设计

既然问题源于材料本征特性，解决路径便清晰起来：

• 升级树脂体系：选用改性环氧或聚苯醚（PPO）树脂，可将Df从0.02降至0.005以下。比如罗杰斯4350B这类高频板，在10GHz下Dk稳定在3.48±0.05。
• 优化玻纤布：采用扁平化处理的低轮廓电子级玻璃布，减少信号沿玻纤束传播时的相位差。某日本厂商的极低粗糙度铜箔基板，能将10GHz下的插入损耗再降低0.3dB/inch。
• 控制铜箔表面粗糙度：高频电流的趋肤深度在1GHz下仅2.1μm，粗糙的铜箔表面会延长电流路径，增大导体损耗。选择反转铜箔或VLP铜箔是关键。

值得注意的是，单纯追求低Dk/Df并不总能带来最优解。我曾见过一个设计：为了极致信号速度，选用了Dk仅2.2的PTFE基板，却因热膨胀系数（CTE）与铜箔严重失配，在回流焊后出现层间分离。因此，PCB材料的选择必须兼顾热可靠性。

实践建议：验证与迭代的闭环

在实际项目中，我推荐采用“三步走”策略：首先，通过微带线谐振环法精确测量候选材料的宽频Dk/Df数据——千万不能只看供应商标称值，不同批次间差异可能达5%。其次，利用三维电磁仿真软件（如HFSS）建立包含玻纤编织效应的模型，优化叠层厚度与铜厚。最后，制作测试板进行时域反射计（TDR）测量，重点检查阻抗轮廓的平滑度。

例如，在为某AI加速卡设计112Gbps SerDes链路时，我们对比了三款高频板材料。最终选定的M6级别FR4覆铜板，通过将玻纤布开纤工艺与低损耗树脂结合，在26GHz下实现了0.8dB/inch的插入损耗，且Dk变化率控制在2%以内。这个成绩，已经接近许多纯PTFE基板的水平。

总结来看，FR4覆铜板的介电性能优化并非孤立的技术问题，而是材料科学、传输线理论与工程工艺的交汇点。随着112Gbps PAM4甚至224Gbps技术路线的推进，铜箔基板的选型将越来越像“高精度天平”——既要在电气性能上做到极致，又要守住成本与可靠性的底线。作为技术从业者，我们需要做的，是理解每一块PCB材料背后的物理极限，并在设计初期就把这些变量纳入考量。毕竟，在高速领域，每一分贝的损耗，都可能决定一个产品的成败。
